Виды тросов газа-реверса для подвесных лодочных моторов. Выбор длины.

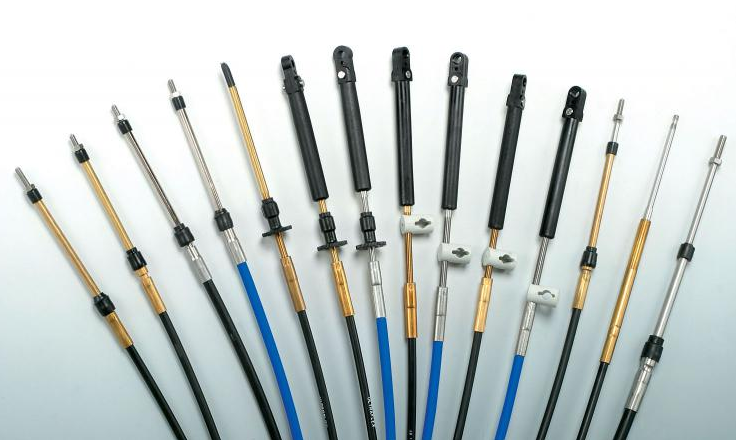

Все троса газ-реверса механических систем дистанционного управления к подвесным лодочным мотором, можно разделить на несколько групп:

1. Троса газ-реверса С2 (C-2, EC-033, F02): предназначены для лодочных моторов японского производства (Yamaha, Honda, Suzuki, Tohatsu, Nissan Marine, Mercury, Китайские аналоги). Диаметр троса 7 мм., сердечник 1.9 мм., минимальный радиус изгиба 20 см. Они представляют из себя трос с резьбой на обоих концах, на которую накручиваются необходимые наконечники. Трос газа и трос реверса одинаковы по виду и по размеру. Применение универсальных машинок/приводов газ-реверс возможно без установочных комплектов!

2. Троса газ-реверс С5 (C-5, EC-005, F05): предназначены для лодочных моторов Mercury, Mariner бельгийского или американского производства). Диаметр троса 7 мм., сердечник 1.9 мм., минимальный радиус изгиба 20 см. Они представляют из себя трос с готовыми наконечниками на обоих концах, которые позволяют присоединить машинки/приводы газ-реверс для "Американцев" к лодочным моторам "Американцам". Трос газа и трос реверса одинаковы по виду и по размеру. Применение универсальных машинок/приводов газ-реверс возможно через установочный комплект!

3. Троса газ-реверс С8 (C-8, EC-133 RED, F08): предназначены для подвесных лодочных моторов Yamaha, Tohatsu, Suzuki, Honda, Nissan, Force, Selva. Диаметр троса 8.5 мм., минимальный радиус изгиба 23 см., сердечник троса из нержавеющей стали, диаметр 3.9 мм. Имеет большее тяговое и толкательное усилие по сравнению с тросом ЕС 033. Рекомендован для использования на катерах имеющих большую длину и подвесной лодочный мотор мощностью более 150 л.с. Применение универсальных машинок/приводов газ-реверс возможно без установочных комплектов!

4. Троса газ-реверс С14 (C-14, EC-014, F14): предназначены для лодочных моторов ОМС, Johnson, Evinrude). Диаметр троса 7 мм., сердечник 1.9 мм., минимальный радиус изгиба 20 см. Они представляют из себя трос с готовыми наконечниками на обоих концах, которые позволяют присоединить троса к указанным подвесным моторам. Трос газа и трос реверса одинаковы по виду и по размеру. Применение универсальных машинок/приводов газ-реверс возможно через установочный комплект!

5. Троса газ-реверс С16 (C-16, EC-016): разновидностью тросов газ-реверс для лодочных моторов Mercury, Mariner японского производства являются гибридные троса. Они представляют из себя трос с готовым металлическим наконечником на одном конце (вход в машинку) и с резьбой на втором конце (вход в мотор). Такие троса позволяют присоединить машинки/приводы газ-реверс для "Американцев" к лодочным моторам "Японцам". Трос газа и трос реверса одинаковы по виду и по размеру. Применение универсальных машинок/приводов газ-реверс возможно через установочный комплект!

Выбор длины тросов газ-реверс.

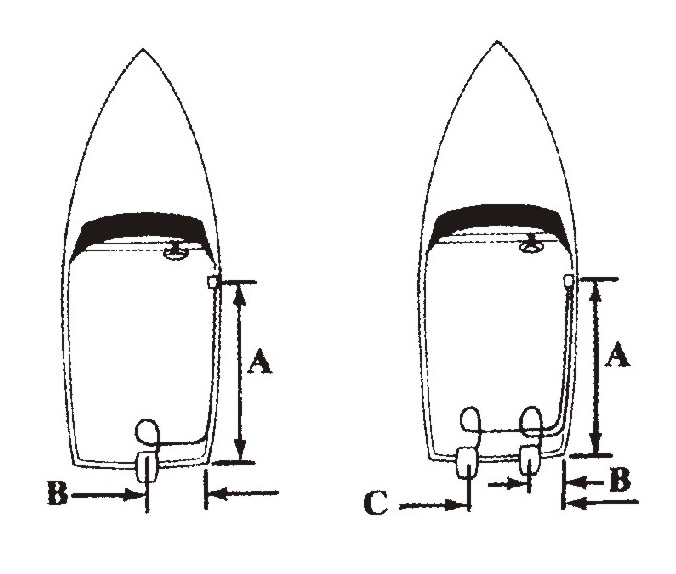

1. Выбрать место установки пульта дистанционного управления так, чтобы было удобно работать, а движению рукоятей и рычагов ничто не мешало.                                                                                                                                 2. Замерить расстояние от пульта управления до транца (А). Расстояние от борта до (В) середины транца (для одномоторной установки) или расстояние от борта до продольной оси мотора каждого мотора (В, С) (для лодок с двумя моторами). К сумме этих длин прибавить 0,9 м на петлю, чтобы при повороте мотора троса не имели критических перегибов.  Длина троса в метрах = (A+B)+ 0,9 м, или (A+C)+ 0,9 м.

Для лодок со стационарным мотором петля 0,9 м не добавляется, поскольку мотор неподвижен. Обычно длину троса дистанционного управления указывают в футах, поэтому полученный результат измерений умножаем на 3,28. Полученное значение округляем в большую сторону, получаем необходимую длину троса в футах.

ЗАМЕЧАНИЕ: если троса дистанционного управления излишне длинные, управление мотором на нейтрале будет затруднено из-за большого люфта тросов управления.

Например:

А = 2,1 метра

В = 0,8 метра

Длина троса в метрах = 2,1 + 0,8 + 0,9 = 3,8 метра.

Длина троса в футах = 3,8 *3,28 = 12,5 фута, округляем до 13 футов.

*Данная информация носит справочный характер, точную длину тросов Вы можете рассчитать, сделав замеры непосредственно на своём катере.
