Типы рулевых тросов и совместимые редукторы
|
Трос рулевой
|

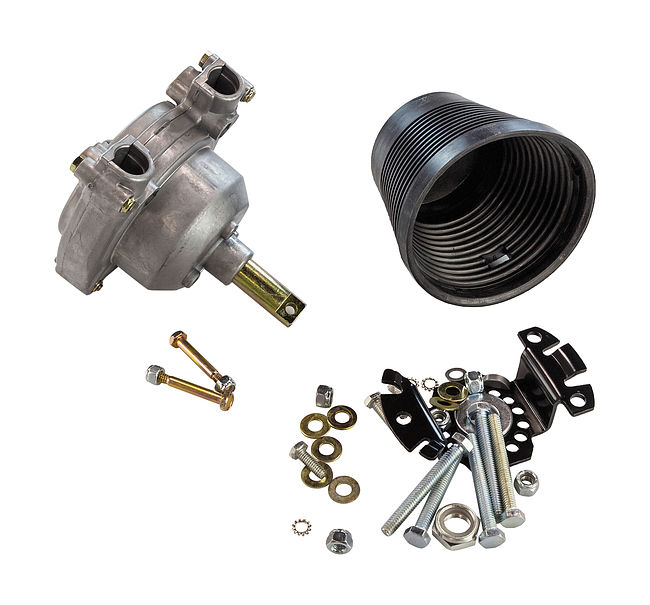

Совместимый рулевой редуктор
|
Примечание
|
|

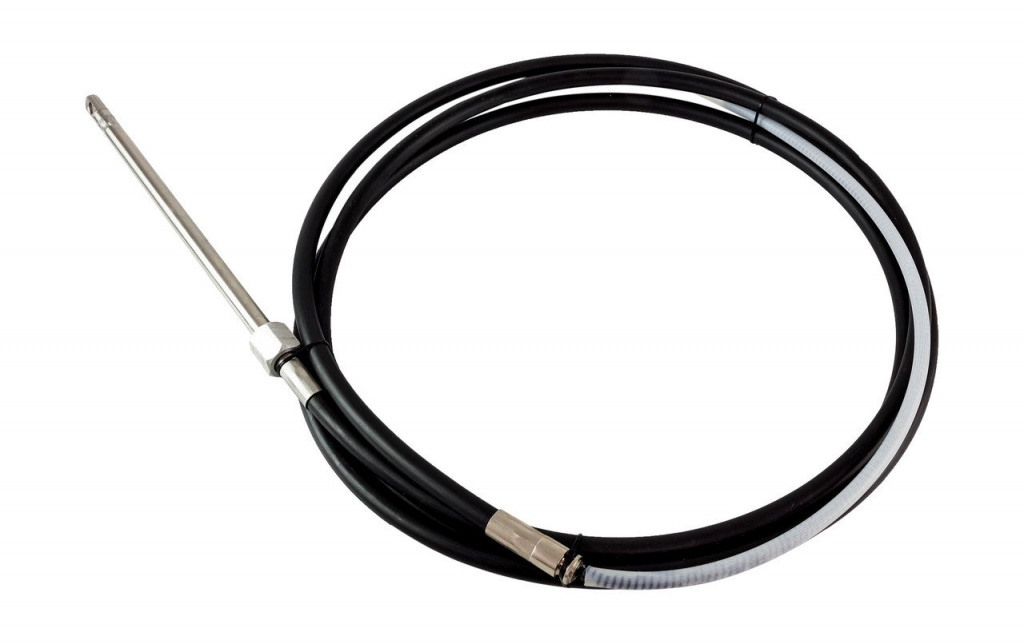

Рулевой трос
М58 (SC-18, Т-01)
|
LMH-201; LMH-201W; T-67; G8; G10
|
Для двигателей до 55 л.с. Диаметр троса 12,5 мм., длина полезного хода не менее 230 мм., минимальный радиус изгиба 200 мм.
|
|

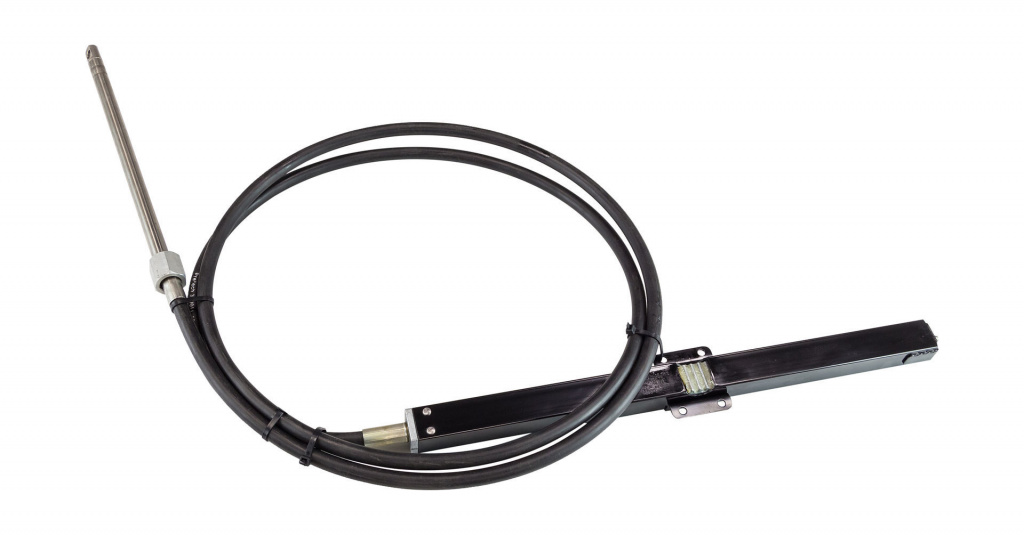

Рулевой трос
ESC-18 (M58) EDGE (TFXTREME)
|
Т-67, G10, LM-H-201
|
Рулевой трос повышенной прочности. Адаптирован к максимальным изгибам. Имеет повышенное толкающее усилие. Кожух троса имеет дополнительную стальную обмотку, увеличивающую прочность и долговечность при повышенных нагрузках.
|
|
Рулевой трос
М66 (SC-16, Т-02)
|
LMH-101; LMH-102; T-71; T-71FC;
T-72; T-85; G12; N-72FC; T73NRFC; N81FC; N83NRFC
|
Для двигателей до 200 л.с. Диаметр троса 15 мм., минимальный радиус изгиба 200 мм., длина полезного хода не менее 230 мм.
|
|
Рулевой трос
ESC-16 (M66) EDGE-B (TFXTREME)
|
Т72FC, G12, LM-H-102, LM-H-101, LM-H-001
|
Рулевой трос повышенной прочности. Адаптирован к максимальным изгибам. Имеет повышенное толкающее усилие.
|
|
Рулевой трос SC-11 (Big-T)
|
LMH-001 (Big-T)
|
Для двигателей более 55 л.с. Крепление рулевого троса осуществляется с помощью гайки, что обеспечивает более надежное соединение в узле трос-редуктор и более точную перекладку руля при поворотах.
|
Как узнать длину Вашего троса: длина троса в метрах = длина рубашки троса + 0,56 м. / длина троса в футах = длина троса в метрах * 3,28 / 1 фут = 30,5 см. Полученное значение округляем до целого числа.
Длины тросов дистанционного управления популярных моделей моторных лодок*
|
Модель моторной лодки
|
Руль
|
Длина тросов управления, фут/метр
|
|
Рулевой трос
|
Трос газ-реверс
|
|
Южанка 2
|
справа
|
13 / 3,9
|
13 / 3,9
|
|
Казанка 5 выносной транец
|
справа
|
14 / 4,2
|
14 / 4,2
|
|
Казанка 5М3
|
справа
|
13 / 3,9
|
14 / 4,2 (петля)
|
|
Казанка 2М выносной транец
|
справа
|
16 / 4,8
|
15 / 4,5
|
|
Казанка 2М без выносного транца
|
справа
|
15 / 4,5
|
14 / 4,2
|
|
Казанка 5М4
|
справа
|
14 / 4,2
|
13 / 3,9
|
|
Крым
|
слева
|
13 / 3,9
|
12 /3,6
|
|
Ока 4
|
справа
|
13 / 3,9
|
11 / 3,3
|
|
Днепр
|
справа
|
13 / 3,9
|
13 / 3,9
|
|
Обь 3
|
слева
|
13 / 3,9 (12 /3,6)
|
13 / 3,9 (12 /3,6)
|
|
Обь 3
|
справа
|
13 / 3,9
|
13 / 3,9
|
|
Прогресс 2М
|
справа
|
13 / 3,9
|
13 / 3,9
|
|
Прогресс 4
|
справа
|
14 / 4,2
|
13 / 3,9
|
|
Прогресс 4
|
слева
|
14 / 4,2
|
13 / 3,9
|
|
Сарепта
|
справа
|
14 / 4,2
|
13 / 3,9
|
*Данная информация носит справочный характер, точную длину тросов Вы можете рассчитать, сделав замеры
непосредственно на своём катере.
